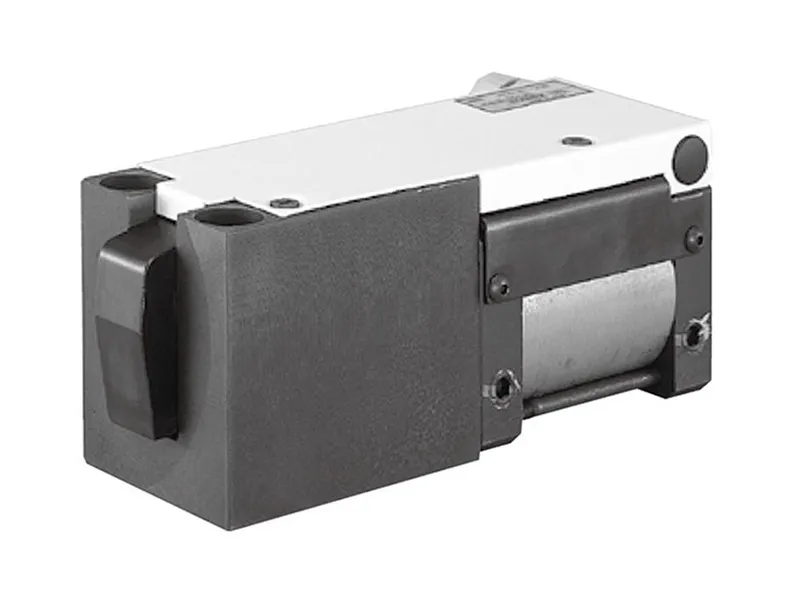

El funcionamiento de la mordaza de sujeción HB es confiable, lo que asegura una fuerte retención y fuerza de ajuste, aun cuando no hay provisión de aire.

Cuenta con un amplio rango de usos, incluyendo, cambios de molde longitudinal y horizontal. Además, se utiliza también para prensa de inyección horizontal y prensa de inyección vertical con distintas variedades y especificaciones.

Solicite una cotización
Especificaciones técnicas

Opción de tipo

Serie
HC0102
HC0162
HC0252
HC0402
HC0632
HC1002
HC1602
HC2502
Capacidad de la mordaza de sujeción (kN) 9.8 15.7 24.5 39.2 61.7 98 157 245
Retención Presión de aire 0. 39MPa 9.8 15.7 24.5 39.2 61.7 98 157 245
(kN) Presión de aire OMPa 2.9 5.9 7.8 11.8 17.6 26.5 40.9 65
Fuerza de sujeción (kN) Presión de aire 0. 49MPa 7.8 13.7 19.6 31.4 48 75.5 124 190
Presión de aire 0.39MPa 6.9 11.8 16.7 26.5 41.2 63.7 104 160
Presión de aire OMPa 2 2.9 4.9 6.9 9.8 14.7 23.5 35
Carrera máxima
(mm) 2 2 2.1 2.3 2.6 2.8 3 3.3
Carrera de fijación
(mm) 1 1 1 1.1 1.2 1.2 1.2 1.3
Carrera de reserva 1 1 1.1 1.2 1.4 1.6 1.8 2
Volumen del cilindro Costado de fijación 56 94 144 259 444 773 1334 2468
(cm3) Costado de liberación 52 88 135 244 416 729 1262 2346
Presión de provisión Presión recomendada 0.49
(MPa) Presión mínima 0.39
Temperatura de operación Debajo de los 70°C (por encima de los 70°C, por favor contáctenos)
Frecuencia de operación Debajo de las 20 veces por día (de no ser así, contáctenos)
Maquinaria detallada
Serie ∫
HC0102 113
HC0162 119
HC0252 111
HC0402 156
HC0632 179
HC1002 167
HC1602 152
HC2502 190

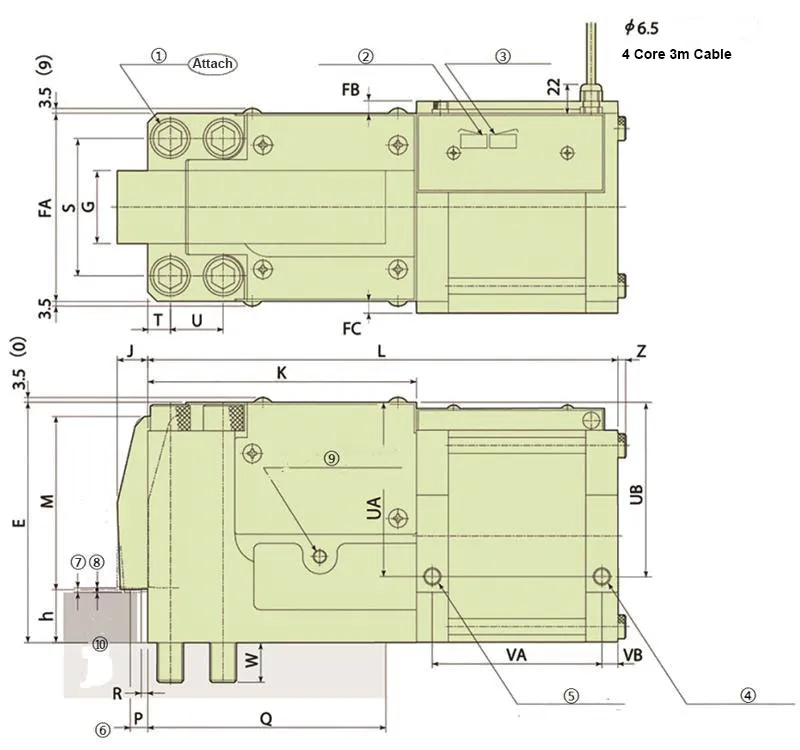

Mordaza de sujeción KOSMEK HC
  • Perno
  • Botón de confirmación de sujeción
  • Botón de confirmación de liberación
  • Suministro de aire de sujeción
  • Suministro de aire de liberación
  • Junta de sujeción
  • Carrera máxima
  • Carrera de sujeción
  • Orificio de perno de sustentación
  • Carrera de reserva
Medidas
Serie E FA FB FC G J K L M P MIN.Q R S T U UA UB VA VB W X Z (Estándar)h
HC0102 66 50 6 6 16 10.5 75.5 159 39.5 5.6 46 15 33 8 - 525 505 68.5 7.5 12 M8 - 20±0.3
HC0162 76 60 6 6 19 12 86 174 48 6.1 55 15 39 95 - 60 58 73 7.5 15 M10 - 20±0.3
HC0252 85.5 72 - - 25 13 100.5 195 48.5 7.4 84 2 50 11 - 70 70 70 11 22 M12 - 30±0.3
HC0402 1045 90 - - 30 15.5 117.5 217 66.5 8.8 61 2 62 14 - 845 845 74.5 11.5 27 M16 - 30±0.3
HC0632 128 110 - - 36 17.5 139.5 254 77 9.9 75 3 76 17 - 99 99 89 11.5 33 M20 - 35±0.3
HC1002 150 135 9.5 - 48 20 163.5 287 100.5 11 120 3 95 20 - 109.5 1095 1065 8.5 36 M24 - 40±0.3
HC1602 182 142 9.5 8.5 55 23 203 355 132 13 203 5 104 17 40 131.5 131*5 128 12 30 M20 6 40±0.3
HC2502 227 170 10 10 65 26 253 435 125.5 17 245 5 130 20 50 167 167 158 12 37 M24 10 50±0.3
Características
  • La fuente de potencia es aire común comprimido, gracias a esto lo que los usuarios no deben preocuparse por derrames de aceite que puedan ensuciar la mordaza de sujeción ni su alrededor. Esto significa, a su vez, que no hay riesgo de incendios, ni necesidad de preocuparse por conservar reservas de aceite.
  • Todos los circuitos utilizan tuberías de circuito de aire comprimido, lo cual facilita las operaciones de tuberías.
  • No existe derrame de aceite durante el desarme de las tuberías, lo que hace que el mantenimiento del equipo sea más sencillo.
  • Tanto la mordaza de sujeción KOSMEK GWA como la serie HB cuentan con la misma distancia de instalación entre orificios, lo que hace que ambas tengan una excelente compatibilidad.
  • En comparación con el cambio de moldes por presión de aceite, la mordaza de sujeción HB implica una menor presión de operación. Esto le brinda al producto una alta durabilidad bajo temperaturas altas.
  • El precio de la mordaza de sujeción HB termina siendo más bajo que el de las mordazas a presión de aceite a largo plazo.
