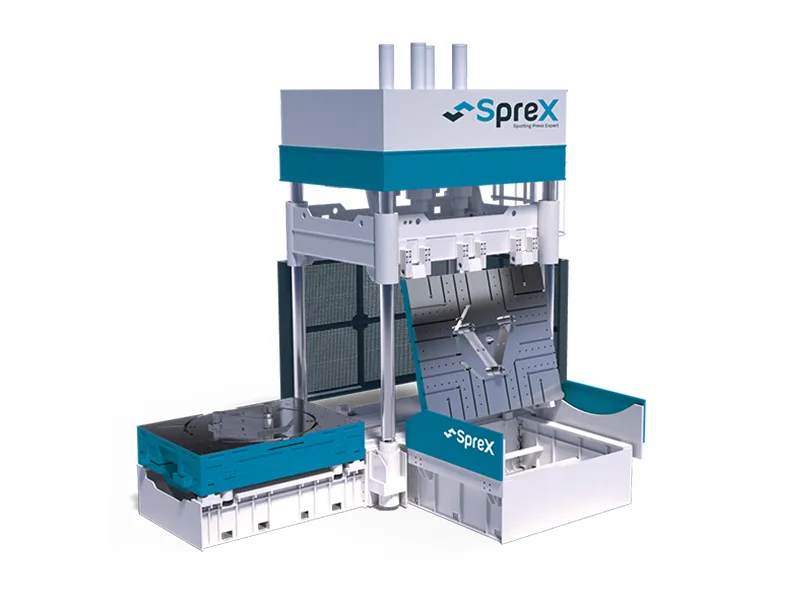

La estructura general de la prensa para retoque y ajuste de moldes de alta precisión para molde de tres colores es similar a la serie de prensas de retoque y ajuste de moldes serie JM, aunque cuenta con una característica distintiva, que es el dispositivo reversible. Este dispositivo se encarga del proceso de traspaso durante el proceso de la base del molde, con el fin de que los clientes pueden realizar moldes de dos o tres colores.
Se utiliza principalmente para la fabricación de luces de automóviles. A su vez, se utiliza también, para la fabricación de moldes complejos, por ejemplo, aquellos que cuentan con varias piezas.
Operación simple
Con el fin de ayudar a nuestros clientes a simplificar la producción de moldes multicolor, hemos diseñado la estación de trabajo inferior que contiene una mesa rotativa de 360°. Asimismo, cuenta con un agujero cada 60° en el extremo giratorio. De acuerdo a su posición, el molde puede dividirse en distintas partes.
En el caso de que necesiten dividir el molde en tres partes, con el fin de crear moldes de tres colores, lo único que deberán hacer es posicionar la mesa rotativa 3 veces y el ángulo cada dos de las tres partes será 120°.
Selección de tipo
De acuerdo a las diversas capacidades de presión, ofrecemos modelos de 200T, de 300T y de 350T. El largo del banco de trabajo de mezcla es de 3m, y el ancho de 2m. La misma puede ser utilizada para moldes de distintos tamaños.

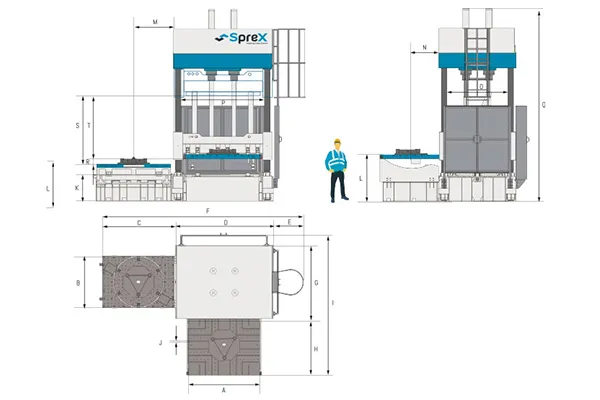

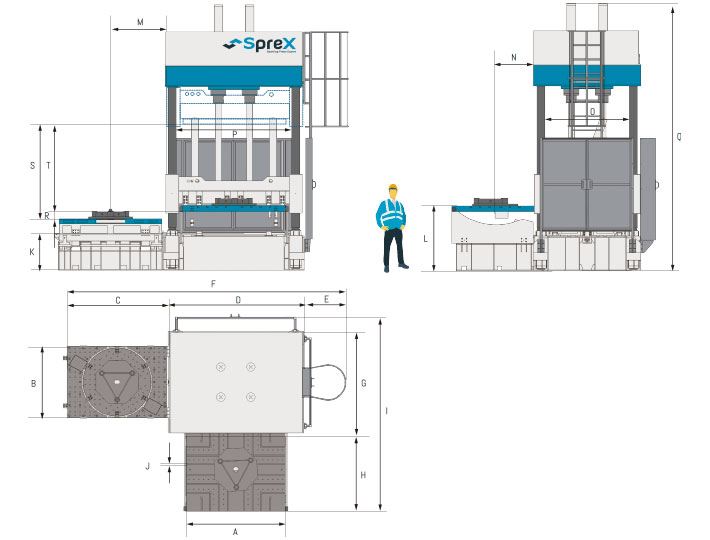

Modelo del artículo | SX200JM-TUS | SX300JM-TUS | SX350JM-TUS | |
Capacidad de presión | T | 200 | 300 | 350 |
Capacidad de apertura | T | 45 | 56 | 70 |
Capacidad de giro | T | 10 | 18 | 25 |
Diámetro del banco rotativo | mm | 1420 | 1720 | 1920 |
Dimensión del banco de trabajo | mm | 1800×1500 | 2200×1800 | 2800×2000 |
Distancia mínima entre dos bancos de trabajo | mm | 200 | 200 | 200 |
Distancia máxima entre dos bancos de trabajo | mm | 1900 | 2300 | 2300 |
Golpe hacia fuera del banco de trabajo inferior | mm | 2180 | 2700 | 3365 |
Golpe de eyección | mm | 300 | 300 | 300 |
Ángulo de giro del banco de trabajo superior | ° | 180 | 180 | 180 |
Peso máximo del molde | T | 20 | 36 | 36 |
Tamaño del molde mínimo(largo y ancho) | mm | 540×540 | 650×650 | 850×850 |
Dimensiones externas (largo×ancho×altura) | mm | 4185×1770×3690 | 6000×5200×7140 | 7200×5500×7500 |
Potencia eléctrica | kW | 22 | 30 | 37 |
Peso | T | 32 | 55 | 82 |
Nota: Los parámetros técnicos están sujetos a cambio sin previo aviso.
Dispositivo opcionalSistema servomotor
La utilización de un sistema servomotor ayuda a reducir la temperatura del aceite y el consumo de energía de la prensa para retoque y ajuste de moldes.
