Mordaza de sujeción KOSMEK HB

Mordaza de sujeción KOSMEK HB

Mordaza de sujeción KOSMEK HB

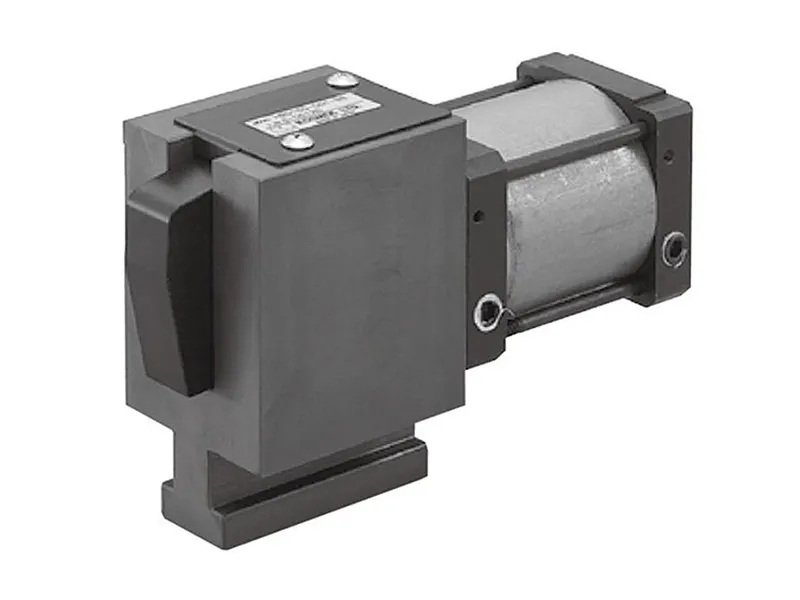

Las mordazas de sujeción KOSMEK HB son mordazas compactas con un amplificador de fuerza interno. El molde puede moverse en la ranura T de manera manual. La misma cuenta con una gran fuerza de fijación gracias a la presión de aire. Esto hace que mantenga la fuerza de fijación y la fuerza de retención, aun cuando no existe provisión de aire.

Solicite una cotización
Parámetros técnicos

Opción de tipo

Serie
HB0101
HB0161
HB0251
HB0401
HB0631
HB1001
HB1601
Capacidad de la mordaza de sujeción (kN) 9.8 15.7 24.5 39.2 61.7 98 157
Retención Presión 0. 39MPa 9.8 15.7 24.5 39.2 61.7 98 157
(kN) Presión OMPa 2.9 5.9 8.8 13.7 20.6 30.8 50.3
Fuerza de sujeción (kN) Presión 0. 49MPa 7.8 13.7 20.6 32.3 50 77.4 127
Presión 0.39MPa 6.9 11.8 17.6 27.4 43.1 66 108
Presión OMPa 2 3.9 4.9 7.8 11.8 17.7 28.9
Carrera máxima
(mm) 3 3 32 3.6 4 4.5 5
Carrera de fijación
(mm) 1 1 1 1.1 1.2 1.2 1.2
Carrera de reserva 2 2 2.2 2.5 2.8 33 3.8
Volumen del cilindro Costado de fijación 56 94 144 259 444 773 1334
(cm3) Costado de liberación 52 88 135 244 416 729 1262
Presión de provisión Presión recomendada 0.49
(MPa) Presión mínima 0.39
Temperatura de operación Debajo de los 70°C (por encima de los 70°C, por favor contáctenos)
Frecuencia de operación Debajo de las 20 veces por día (de no ser así, contáctenos)
Maquinaria detallada
Mordaza de sujeción KOSMEK HB
Serie ∫
HB0101 108
HB0161 113
HB0251 122.5
HB0401 127.5
HB0631 124.5
HB1001 133.5
HB1601 167
Mordaza de sujeción KOSMEK HB
  • Provisión de aire para sujeción
  • Provisión de aire para liberación
  • Manga de guía
  • Agujero de perno de sustentación
  • Punto de sujeción
  • Carrera de reserva
  • Carrera máxima
  • Carrera de sujeción

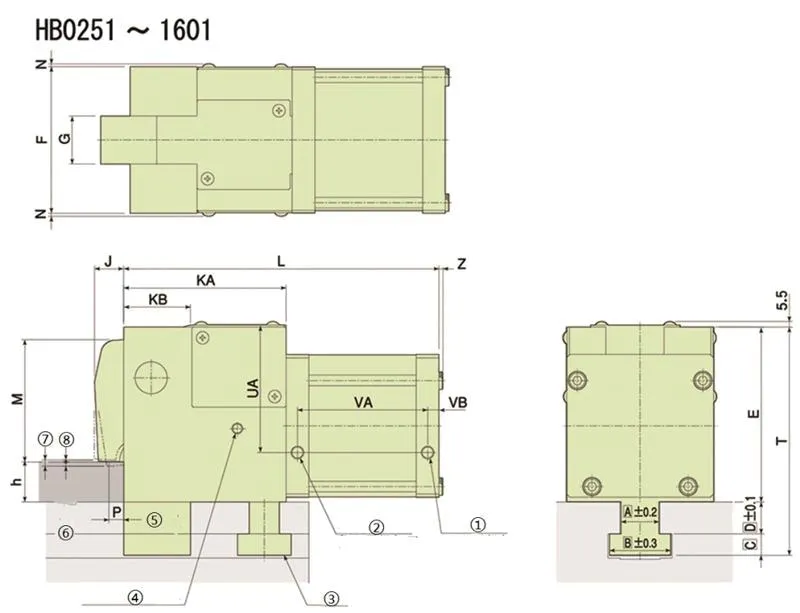

Medidas
Serie E F G J KA KB L M (h) N P UA VA VB X Y Z MIN.a MIN.c MIN.h MAx.h
HB0101 69 50 16 14 65 - 148.5 27 (36) -47 (15) 2.5 7 27.5 60 10.5 - Rc1/8 - 10 6.5 15±0.3 35±0.3
HB0161 77 60 19 16 74 - 162 30 (40) -55 (15) 2.5 7.5 26.5 64 11 - Rc1/8 - 12 8 15±0.3 40±0.3
HB0251 87.5 72 25 17 87 - 181.5 40.5 (40) -60.5 (20) 2.5 8.7 30.5 70 11 - Rc1/8 - 14 9.5 20±0.3 40±0.3
HB0401 106.5 90 30 20 101.5 - 201 53.5 (45) -78.5 (20) 2.5 10 36 74.5 11.5 - Rc1/8 - 18 12 20±0.3 45±0.3
HB0631 131 110 36 22 121.5 - 236 65 (20) -85 (30) 2.5 11 51 89 11.5 M8 Rc1/8 - 22 14 30±0.3 50±0.3
HB1001 154 135 48 26 143 60 266.5 84 (60) -109 (35) 3.5 13 112.5 106.5 8.5 M8 Rc1/8 - 24 16.5 35±0.3 60±0.3
HB1601 186 160 55 30 179.5 75 331.5 106 (70) -136 (40) 3.5 17 134 128 12 M10 Rc1/4 6 28 20 40±0.3 70±0.3
Características
  • La fuente de potencia es aire común comprimido, gracias a esto lo que los usuarios no deben preocuparse por derrames de aceite que puedan ensuciar la mordaza de sujeción ni su alrededor. Esto significa, a su vez, que no hay riesgo de incendios, ni necesidad de preocuparse por conservar reservas de aceite.
  • Todos los circuitos utilizan tuberías de circuito de aire comprimido, lo cual facilita las operaciones de tuberías.
  • No existe derrame de aceite durante el desarme de las tuberías, lo que hace que el mantenimiento del equipo sea más sencillo.
  • Tanto la mordaza de sujeción KOSMEK GWA como la serie HB cuentan con la misma distancia de instalación entre orificios, lo que hace que ambas tengan una excelente compatibilidad.
  • En comparación con el cambio de moldes por presión de aceite, la mordaza de sujeción HB implica una menor presión de operación. Esto le brinda al producto una alta durabilidad bajo temperaturas altas.
  • El precio de la mordaza de sujeción HB termina siendo más bajo que el de las mordazas a presión de aceite a largo plazo.
