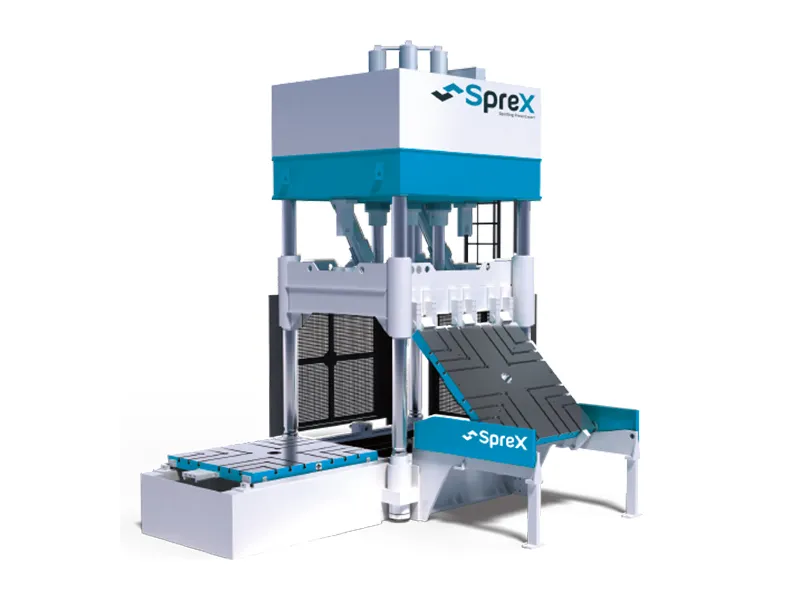

Prensa para retoque y ajuste de moldes de alta precisión serie JM
Prensa para retoque y ajuste de moldes de alta precisión serie JM
Las bases de diseño de la prensa para retoque y ajuste de moldes de alta precisión de la serie JM son similares a los de la serie YC, ya que también se encuentran equipadas con cuatro pilares de guía, una placa de molde elástica y cuatro cilindros de retoque y ajuste de aceite. Estos componentes garantizan que la fuerza de la placa del molde sea uniforme y aseguran una alta precisión en relación a ajustes y retoques.
La mayor diferencia entre las series JM e YC es la organización general. Con el fin de utilizar el espacio de planta efectivamente, hemos diseñado la serie JM de tipo de ángulo recto, y la serie YC de tipo lineal. De este modo, los clientes cuentan con estas opciones de las cuales elegir en relación a la disposición de sus fábricas.
Solicite una cotización
Selección de tipo
De acuerdo a las diversas capacidades de presión, contamos con 10 tipos de máquinas de diversos tamaños que varían desde 80T a 600T. El tamaño de moldes mixtos que pueden procesar es de 3,5x2,5m.
SX80JM
Capacidad de prensado: 80 ton
Capacidad de apertura del molde: 22 ton
Capacidad de vuelco: 2.5 ton
Capacidad de expulsión: 2.2 ton
SX120JM
Capacidad de prensado: 120 ton
Capacidad de apertura del molde: 25 ton
Capacidad de vuelco: 4 ton
Capacidad de expulsión: 2.2 ton
SX160JM
Capacidad de prensado: 160 ton
Capacidad de apertura del molde: 38 ton
Capacidad de vuelco: 8 ton
Capacidad de expulsión: 6.3 ton
SX200JM
Capacidad de prensado: 200 ton
Capacidad de apertura del molde: 45 ton
Capacidad de vuelco: 10 ton
Capacidad de expulsión: 6.3 ton
SX260JM
Capacidad de prensado: 260 ton
Capacidad de apertura del molde: 50 ton
Capacidad de vuelco: 10 ton
Capacidad de expulsión: 6.3 ton
SX300JM
Capacidad de prensado: 300 ton
Capacidad de apertura del molde: 56 ton
Capacidad de vuelco: 18 ton
Capacidad de expulsión: 6.3 ton
SX350JM
Capacidad de prensado: 350 ton
Capacidad de apertura del molde: 70 ton
Capacidad de vuelco: 25 ton
Capacidad de expulsión: 11.2 ton
SX400JM
Capacidad de prensado: 400 ton
Capacidad de apertura del molde: 80 ton
Capacidad de vuelco: 25 ton
Capacidad de expulsión: 11.2 ton
SX500JM
Capacidad de prensado: 500 ton
Capacidad de apertura del molde: 120 ton
Capacidad de vuelco: 30 ton
Capacidad de expulsión: 21.5 ton
SX600JM
Capacidad de prensado: 600 ton
Capacidad de apertura del molde: 150 ton
Capacidad de vuelco: 35 ton
Capacidad de expulsión: 21.5 ton

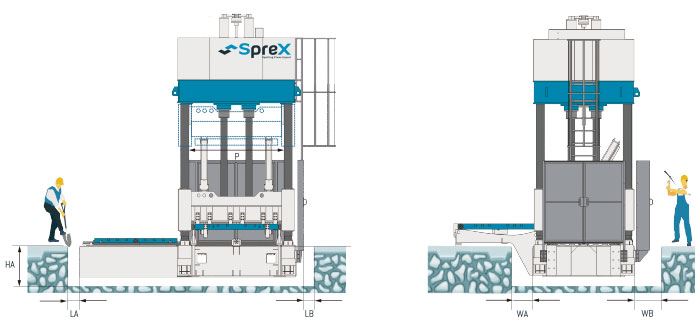

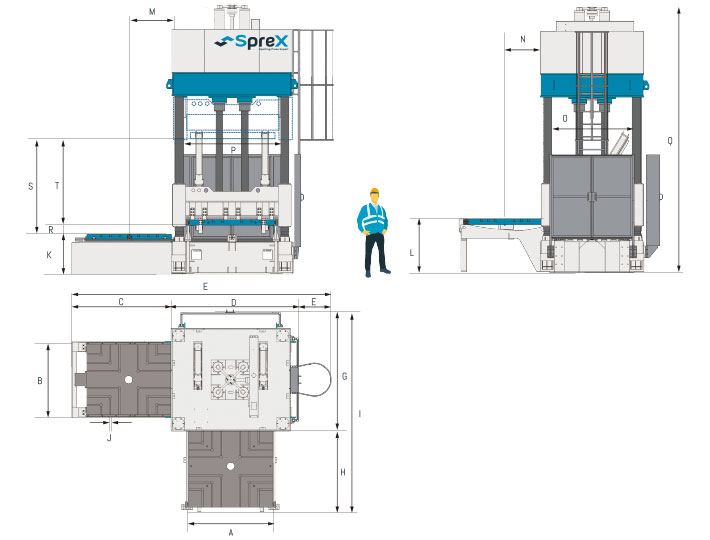

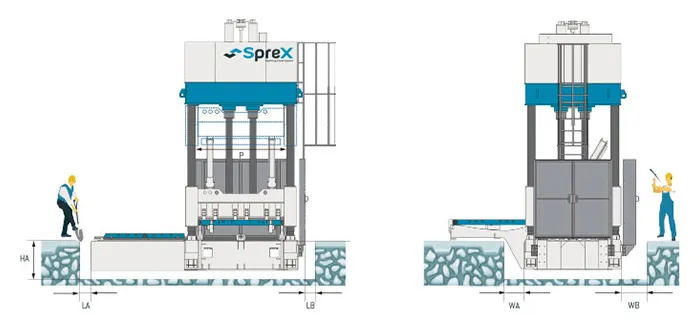

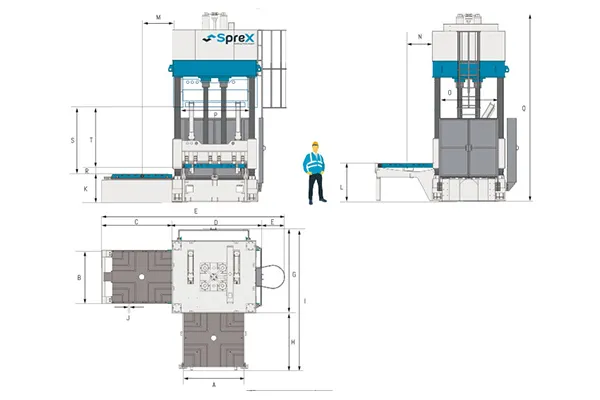

Dimensiones de instalación
Especificaciones técnicas
Modelo del artículo
SX80JM
SX120JM
SX160JM
SX200JM
SX260JM
SX300JM
SX350JM
SX400JM
SX500JM
SX600JM
A
1000
1400
1600
1800
2000
2200
2800
3000
3100
3500
B
800
1100
1300
1500
1600
1800
2000
2000
2100
2500
C
1305
1700
1920
2120
2220
2635
3230
3440
3535
4135
D
1530
2085
2360
2560
2760
3210
3810
4050
4280
4690
E
765
765
765
765
765
715
715
715
715
715
F
3600
4550
5045
5445
5745
6560
7755
8205
8530
9540
G
1240
1680
2000
2200
2300
2680
2880
2960
3200
3560
H
960
1430
1480
1680
1780
1990
2250
2210
2240
2840
I
2820
3740
3910
4310
4510
5280
5740
5470
5740
6700
J
22
22
28
28
28
36
36
36
36
36
K
537
682
762
832
832
905
975
1025
1125
1250
L
746
970
1040
1135
1135
1225
1515
1565
1665
1880
M
495
698
800
900
950
1115
1410
1475
1565
1790
N
445
670
640
750
850
910
1030
990
990
1350
O
940
1280
1500
1700
1800
2060
2260
2260
2400
2800
P
1120
1645
1860
2060
2260
2550
3150
3350
3470
3900
Q
3655
4580
5190
5680
5765
6780
7140
7340
8470
9275
R
150
200
200
200
200
200
400
400
400
400
S
1120
1500
1700
1900
1900
2300
2500
2500
3000
3200
T
1000
1300
1500
1700
1700
2100
2100
2100
2600
2800
HA
550
600
750
800
800
900
900
950
1050
1100
LA
800
800
800
800
800
1000
1000
1000
1000
1000
LB
800
800
800
800
800
1000
1000
1000
1000
1000
WA
800
800
800
800
800
1000
1000
1000
1000
1000
WB
800
800
800
800
800
1000
1000
1000
1000
1000
Características
Diseñado con un pilar de guía confiable, lo que permite una alta precisión durante el cierre del molde de alta presión y un cómodo ajuste del paralelismo de la platina.
Todas las piezas móviles están equipadas con guías de manga de cobre grafito, lo que garantiza un funcionamiento libre de aceite y autolubricante para una máquina más limpia y respetuosa con el medio ambiente.
Incorpora detección de fallas práctica y confiable, sistemas de alarma y función de protección de moldes de baja presión para mejorar la seguridad y el rendimiento.
Equipado con una mesa de trabajo inferior con dispositivos de posicionamiento y elevación de alta precisión, lo que mejora aún más la eficiencia operativa.
Cuenta con cuatro cilindros de sujeción del molde, lo que garantiza una distribución uniforme de la fuerza durante el cierre del molde a alta presión y minimiza el coeficiente de deformación.
Utiliza la banda magnética SIKO de fabricación alemana para la detección precisa de la posición de la platina móvil, garantizando resultados precisos.
Incluye dispositivos mecánicos de protección de seguridad para proteger tanto sus valiosos moldes como la propia máquina.
Componentes de prensa para retoque y ajuste de moldes
Trabajo confiable
Durante el proceso de retoque y ajuste, los operadores deberán poner dos piezas de los moldes en la placa giratoria de apoyo y en la placa superior. Luego, deberán sujetarlas utilizando un sistema de mordaza hidráulica. Cuando el equipo comienza a operar, la placa girará hacia adentro debido a la fuerza de arrastre del sistema de mordaza hidráulica. Mientras tanto, la placa superior pasara de afuera hacia un costado. Al realizarse esta acción, el molde de dos piezas, completa su posición.
Retoque y ajuste de alta precisión
La unidad se encuentra asegurada por cuatro pilares de guía. Esto permite que sea más estable y confiable. A su vez, la posición paralela del molde se ajusta corriendo la tuerca de posición del pilar de guía. De esto modo, se asegura una mayor precisión de retoque y ajuste. Además, utilizamos una placa de molde elástica para asegurar una mayor precisión del retoque y ajuste bajo alta presión.
Medidas de protección completas
Una vez que la placa de apoyo rotativa vuelve a su posición original, nuestra máquina hidráulica de seguridad la adosa y cierra automáticamente. Esto permite un manejo del funcionamiento más seguro.
Dispositivo opcional
Sistema servomotor
La utilización de un sistema servomotor ayuda a reducir la temperatura del aceite y el consumo de energía de la prensa para retoque y ajuste de moldes.
Placa de moldes magnética
Las placas de molde magnéticas se utilizan junto con la prensa para retoque y ajuste de moldes para obtener un cambio rápido y confiable de los moldes.
Sistema hidráulico de mordazas
Les brindamos a nuestros clientes una gran variedad de sistemas hidráulicos de mordazas que pueden utilizarse con las prensas para retoque y ajuste de moldes. Esto le permite al cliente realizar cambios de moldes de manera más rápida y confiable.
