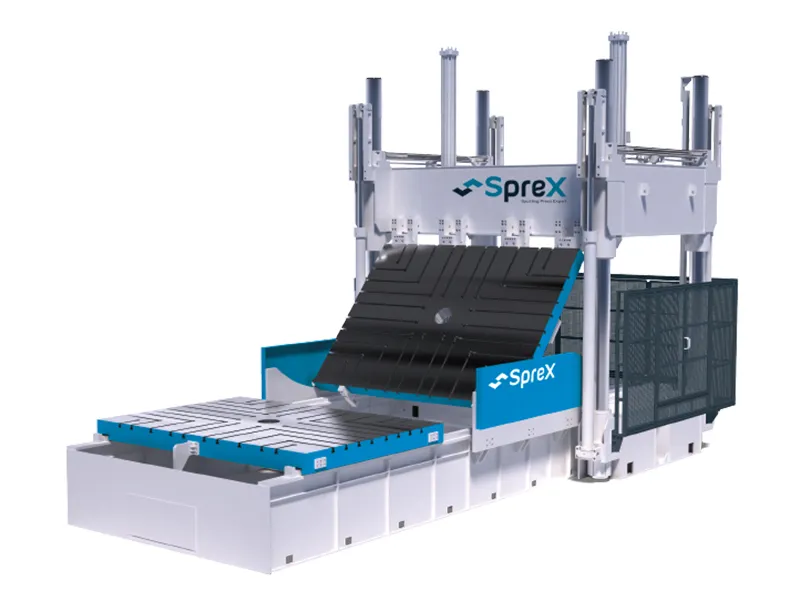

El diseño de la prensa para retoque y ajuste de moldes de alta precisión con dos placas de sujeción está basado en la serie JM de prensas para retoque y ajuste de moldes.
Este producto realiza retoques y ajustes confiables y estables a través del uso de cuatro cilindros de retoque y ajuste de aceite distribuidos equitativamente. Además, al no contar con asientos superiores, el peso de la máquina se reduce en un 15-25% en comparación con la prensa para retoque y ajustes de moldes JM. Esta máquina es ideal para aquellos clientes que tienen un cierto límite de altura en sus fábricas.
Este articulo cuenta con un dispositivo de cierre que garantiza su seguridad durante el funcionamiento del mismo. Este dispositivo retiene la plancha de molde, evitando que continúe con sus movimientos usuales, en caso de que haya un corte de energía o de que se dañe una máquina durante su funcionamiento.
Selección de tipo
De acuerdo a las diversas capacidades de presión, le brindamos a nuestros clientes 4 tipos de máquinas que varían desde 160T hasta 600T. Las mismas incluyen equipos, por ejemplo, en los que el tamaño mínimo de molde es de solo 22 toneladas, su altura es de 4m y el largo de la mesa de trabajo es de 1,6m. Esto permite aumentar la tasa de utilización del espacio limitado.
Modelo del artículo | | SX160YC-Ⅱ | SX300YC-Ⅱ | SX400YC-Ⅱ | SX600YC-Ⅱ |
Capacidad de presión | T | 160 | 300 | 400 | 600 |
Capacidad de elevación del banco de trabajo superior | T | 38 | 56 | 80 | 150 |
Capacidad de giro del banco de trabajo superior | T | 8 | 18 | 25 | 35 |
Capacidad de eyección | T | 6.3 | 6.3 | 11.2 | 21.5 |
Espesor mínimo del molde | mm | 300 | 600 | 600 | 800 |
Espesor máximo del molde | mm | 1000 | 1600 | 2000 | 2800 |
Distancia máxima entre dos bancos de trabajo | mm | 1700 | 2300 | 2700 | 3500 |
Ángulo de giro del banco de trabajo superior | ° | 180 | 180 | 180 | 180 |
Dimensión del banco de trabajo | mm | 1600×1300 | 2000×1800 | 3000×2000 | 4000×2800 |
Capacidad de carga del banco de trabajo | T | 16 | 36 | 50 | 70 |
Golpe hacia fuera del banco de trabajo inferior | mm | 3200 | 2750 | 4800 | 6800 |
Golpe de eyección | mm | 300 | 300 | 300 | 350 |
Potencia del motor | kW | 18.5 | 30 | 45 | 55 |
Tamaño mínimo del molde (largoxancho) | mm | 460×690 | 600×750 | 810×780 | 2100×1015 |

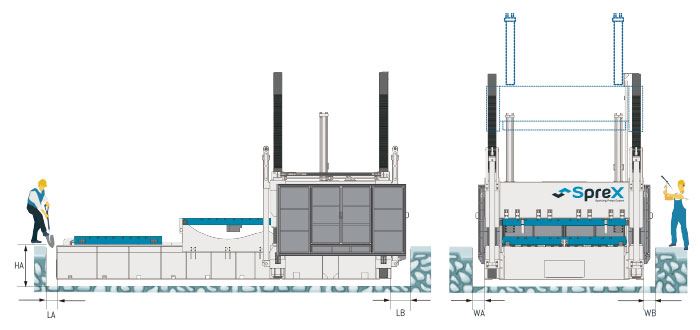

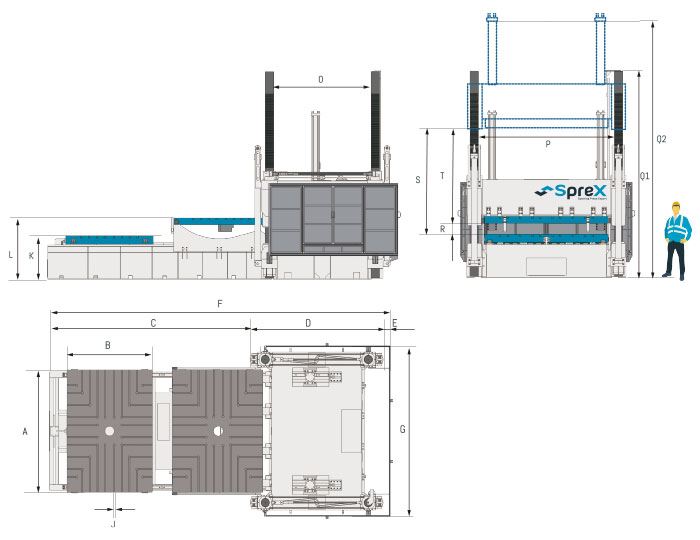

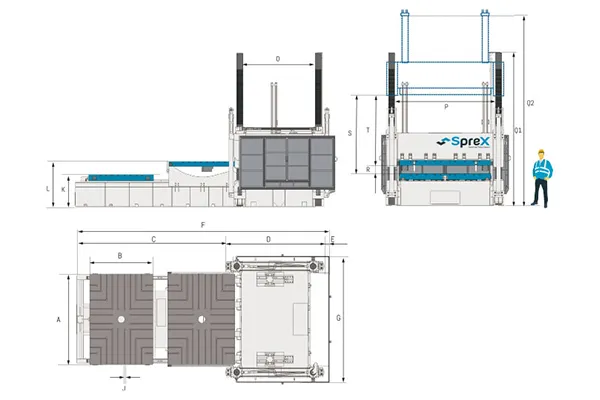

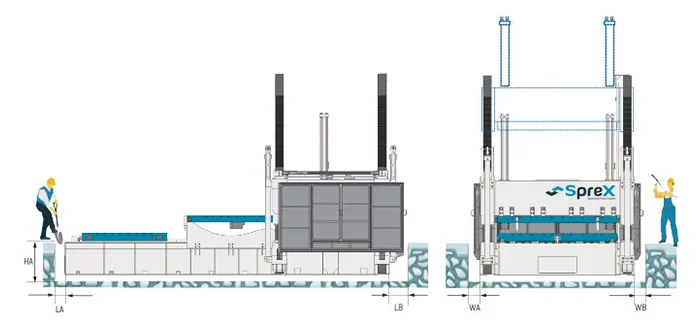

Dimensiones externas (largo×ancho×altura) | mm | 6500×2790×4370 | 6010×5145×5850 | 8300×4480×6460 | 11250×5590×8500 |
Dimensiones generales (fuera de operación) | mm | 6500×2790×3610 | 6010×5145×4550 | 8300×4480×5130 | 8300×4480×5130 |
Peso | T | 22 | 45 | 80 | 125 |
Nota: Los parámetros técnicos están sujetos a cambio sin previo aviso.
Dispositivo opcionalSistema servomotor
La utilización de un sistema servomotor ayuda a reducir la temperatura del aceite y el consumo de energía de la prensa para retoque y ajuste de moldes.
Sistema hidráulico de mordazas
Les brindamos a nuestros clientes una gran variedad de sistemas hidráulicos de mordazas que pueden utilizarse con las prensas para retoque y ajuste de moldes. Esto le permite al cliente realizar cambios de moldes de manera más rápida y confiable.
Placa de moldes magnética
Las placas de molde magnéticas se utilizan junto con la prensa para retoque y ajuste de moldes para obtener un cambio rápido y confiable de los moldes.
