Sistema hidráulico de mordazas Serie FW-S

Sistema hidráulico de mordazas Serie FW-S

El sistema hidráulico de mordazas FW-S se utiliza para la fijación de moldes con mordazas en dirección de arriba hacia abajo. Cuenta con un cilindro móvil que ajusta automáticamente el molde con un proceso de tracción manual. Esto da como resultado un procedimiento más seguro.

Se utiliza para diversos equipos de procesamiento de moldes, entre los cuales se encuentran, moldes de inyección de plástico, moldes de sellado, moldes de fundición, moldes de vidrio, moldes de goma, moldes metalúrgicos, entre otros. Este equipo es el recomendado para la producción de moldes de inyección y la producción de moldes de fundición.

Solicite una cotización
Especificaciones técnicas
FW2-S
  • Fuerza de sujeción (25MP): 20 kn
  • Máx. carrera de sujeción: 150 mm
  • Presión de aire de accionamiento: 0.4-0.55 mp
  • Velocidad de movimiento de la mordaza: 30-80 mm/s (adjustable)
FW4-S
  • Fuerza de sujeción (25MP): 40 kn
  • Máx. carrera de sujeción: 150 mm
  • Presión de aire de accionamiento: 0.4-0.55 mp
  • Velocidad de movimiento de la mordaza: 30-80 mm/s (adjustable)
FW6-S
  • Fuerza de sujeción (25MP): 60 kn
  • Máx. carrera de sujeción: 200 mm
  • Presión de aire de accionamiento: 0.4-0.55 mp
  • Velocidad de movimiento de la mordaza: 30-80 mm/s (adjustable)
FW10-S
  • Fuerza de sujeción (25MP): 100 kn
  • Máx. carrera de sujeción: 300 mm
  • Presión de aire de accionamiento: 0.4-0.55 mp
  • Velocidad de movimiento de la mordaza: 30-80 mm/s (adjustable)
FW25-S
  • Fuerza de sujeción (25MP): 250 kn
  • Máx. carrera de sujeción: 300 mm
  • Presión de aire de accionamiento: 0.4-0.55 mp
  • Velocidad de movimiento de la mordaza: 30-80 mm/s (adjustable)
FW50-S
  • Fuerza de sujeción (25MP): 500 kn
  • Máx. carrera de sujeción: 300 mm
  • Presión de aire de accionamiento: 0.4-0.55 mp
  • Velocidad de movimiento de la mordaza: 30-80 mm/s (adjustable)

Parámetros técnicos

Serie Fuerza de sujeción(25MP) Carrera de sujeción mixta Presión de aire de impulsión Velocidad de movimiento de sujeción Peso
KN mm MP mm/s kg
FW2-S 20 150 4 30-80 Adjustable 2
FW4-S 40 150 4 4.8
FW6-S 60 200 4 7.2
FW10-S 100 300 5 13
FW16-S 160 300 5 23
FW25-S 250 300 5 36
FW50-S 500 300 5 80

Selección de tipo
Los usuarios pueden elegir el tipo de mordazas correspondiente y el número necesario de acuerdo a sus equipos.

Capacidad de la maquina Especificaciones del sistema de mordazas hidráulicas Espesor de la placa del molde(mm)
Placa fija Número Placa móvil Número
650-850 FW16-S 4 FW16-S 4 50
900-1300 FW16-S 6 FW16-S 6 50
1400-1600 FW25-S 6 FW25-S 6 50
1800-2800 FW25-S 8 FW25-S 8 60
3300-4000 FW50-S 8 FW50-S 8 60

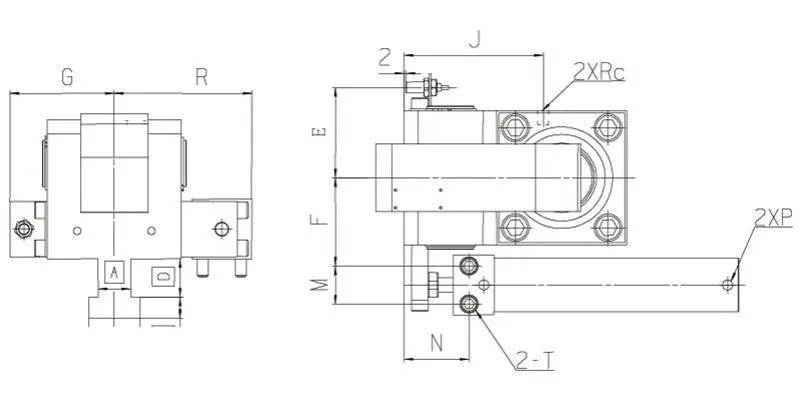

Medidas
  • Sistema hidráulico de mordazas Serie FW-S
  • Sistema hidráulico de mordazas Serie FW-S
Especificación G R J E F M N Rc T P Q K L H(Estándar)
FW2 60 65 58 46.5 39.5 18 1/4 48 M5X35 1/8 15 18 108.5 25
FW4 66 72 80 54 47 18 1/4 70 M5X35 1/8 15 23 108.5 30
FW6 80 92 85 66 58 24 1/4 76 M8X45 1/8 21 30 119 30
FW10 90 110 109 75 66 32 1/4 95 M10X55 1/8 26 30 137 40
FW16 100 119 125 84 75 32 1/4 120 M10X55 1/8 26 30 137 50
FW25 113 150 150 97.5 95.5 41 1/4 135 M12X70 1/4 32 30 163 50
FW50 155 200 200 140 135 110 1/4 160 M16X85 1/4 38 30 172 60

Nota: La letra H representa el espesor de las placas de base de los moldes que se unen a las mordazas hidráulicas estándar. Estos productos pueden ser personalizados a pedido del cliente.

Características
  • Controlador avanzado del sistema eléctrico con un controlador programable OMRON, lo que garantiza un control preciso y una interfaz de operación fácil de usar.
  • Múltiples capas de protección de seguridad, garantizando la seguridad de los operadores y previniendo cualquier peligro potencial durante el proceso de sujeción.
