    El sistema hidráulico de abrazaderas FW es utilizado para las operaciones de sujeción de moldes. Con su sistema de mordazas de derecha a izquierda, asiste a los operadores en el proceso de cambio rápido durante la producción de moldes. Esto implica una reducción en el tiempo requerido para el cambio de moldes, con lo cual, se convierte en una pieza esencial del equipamiento para moldes de inyección y el proceso de moldeo a presión.

    Solicite una cotización
    Especificaciones técnicas
    FW2
    • Fuerza de sujeción (25MP): 20 kn
    • Carrera X: 7 mm
    • Carrera de sujeción Y: 3 mm
    • Carrera segura de reserva Z: 4 mm
    FW4
    • Fuerza de sujeción (25MP): 40 kn
    • Carrera X: 7 mm
    • Carrera de sujeción Y: 3 mm
    • Carrera segura de reserva Z: 4 mm
    FW6
    • Fuerza de sujeción (25MP): 60 kn
    • Carrera X: 8 mm
    • Carrera de sujeción Y: 4 mm
    • Carrera segura de reserva Z: 4 mm
    FW10
    • Fuerza de sujeción (25MP): 100 kn
    • Carrera X: 8 mm
    • Carrera de sujeción Y: 3 mm
    • Carrera segura de reserva Z: 5 mm
    FW16
    • Fuerza de sujeción (25MP): 160 kn
    • Carrera X: 8 mm
    • Carrera de sujeción Y: 3 mm
    • Carrera segura de reserva Z: 5 mm
    FW25
    • Fuerza de sujeción (25MP): 250 kn
    • Carrera X: 8 mm
    • Carrera de sujeción Y: 3 mm
    • Carrera segura de reserva Z: 5 mm
    FW50
    • Fuerza de sujeción (25MP): 500 kn
    • Carrera X: 8 mm
    • Carrera de sujeción Y: 3 mm
    • Carrera segura de reserva Z: 5 mm

    Parámetros técnicos

    Serie Fuerza de sujeción(25MP) Carrera total Carrera de sujeción Carrera de reserva Volumen del cilindro hidráulico de sujeción Peso
    KN mm mm mm cm3 kg
    FW2 20 7 3 4 6.5 2
    FW4 40 7 3 4 13 4.8
    FW6 60 8 4 4 21 7.2
    FW10 100 8 3 5 33 13
    FW16 160 8 3 5 50 23
    FW25 250 8 3 5 88 36
    FW50 500 8 3 5 173 80

    Selección de tipo
    Los usuarios pueden elegir el tipo de mordazas correspondiente y el número de acuerdo a sus necesidades.

    Capacidad de la maquina Especificaciones del sistema de mordazas hidráulicas Espesor de la placa del molde(mm)
    Placa fija Número Placa móvil Número
    60-120 FW2 4 FW2 4 25
    160-250 FW4 4 FW4 4 30
    280-320 FW6 4 FW6 4 30
    350-600 FW10 4 FW10 4 40
    650-850 FW16 4 FW16 4 50
    900-1300 FW16 6 FW16 6 50
    1400-1600 FW25 6 FW25 6 50
    1800-2800 FW25 8 FW25 8 50
    Características

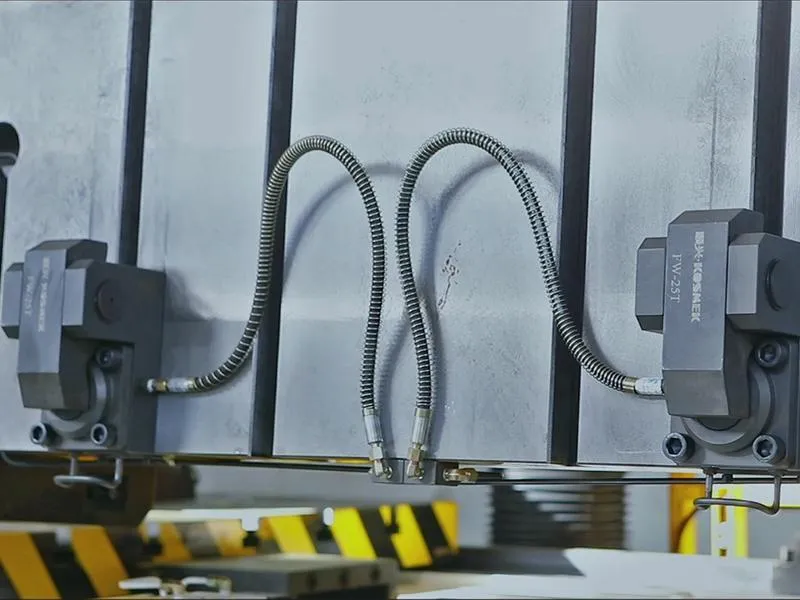

    • Las mordazas están organizadas en diagonal dentro de la placa del molde, de este modo, existen 4 líneas de aceite individuales por cada par de placas de molde. Por lo cual, si una de las líneas tiene una pérdida, las otras no se verán afectadas.
    • La bomba y el bloque de válvulas utilizan tecnología de sellado sin derrames. Esto garantiza que la producción no presente perdidas por hasta 168 horas bajo un sistema de presión de 25MP.

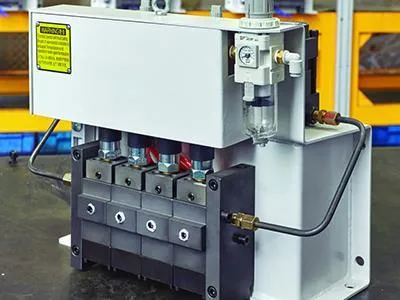

    • La unidad de potencia de la estación de bombeo cuenta con una bomba intensificadora neumática de la compañía japonesa KOSMEK. La misma presenta un diseño de bombeo dual para mejorar tanto la estabilidad como la seguridad del trabajo.
    • La presión del sistema es detectada utilizando cuatro grupos de interruptores de presión de la compañía americana GEMS. La unidad de polvo brindara la presión necesaria cuando la del sistema sea más baja que la configuración. Esto permitirá que la presión del sistema se mantenga en rangos normales.

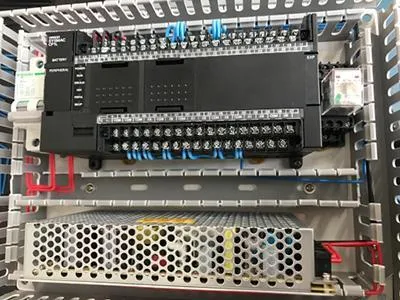

    • El sistema de mordazas hidráulicas serie FW cuenta con un controlador PLC de OMRON y dispositivos eléctricos de SMC. Esto garantiza una vida útil mayor y una mejor calidad.
    • El sistema de mordazas hidráulicas y la máquina de moldes de inyección poseen una función de seguridad de enclavamiento, que asegura un alto nivel de seguridad durante el uso del producto.
    Sistema hidráulico de mordazas Serie FW
    Sistema hidráulico de mordazas Serie FW
    Dimensions
    Sistema hidráulico de mordazas Serie FW
    Especificación G E F S P Q Rc M N L K J H(Estándar)
    FW2 60 58 28 58 6.7 12.5 1/4 48 24 100 18 82 25
    FW4 66 73 40 80 8.6 16 1/4 70 35 138 23 115 30
    FW6 80 94 50 87 8.3 20 1/4 76 45 160 30 130 30
    FW10 90 106 55 107 11.1 20 1/4 95 55 194 30 164 40
    FW16 100 126 60 135 8.6 20 1/4 120 75 230 30 200 50
    FW25 113 155 73 150 10.5 20 1/4 135 90 270 30 240 50
    FW50 155 230 110 178 10.5 20 1/4 160 90 320 30 290 60

    Nota: La letra H representa el espesor de las placas de base de los moldes que se unen a las mordazas hidráulicas estándar. Estos productos pueden ser personalizados a pedido del cliente.
