Parámetros técnicos
Opción de tipo
|
Serie | Capacidad de la mordaza de sujeción | Fuerza de fijación (Normal 13.7MPa) | Fuerza de traslado | Presión de aire conductor | Tamaño mínimo de la ranura T | Temperatura de operación | Frecuencia de operación |
| (kN) | (kN) | (mm) | (MPa) |
GLA1600 | 157 | 157 | 50~300 | 0.39~0.49 | 28 | 0~70°C | Debajo de las 20 veces por día (de no ser el caso, contáctenos) |
GLA2500 | 245 | 245 | 32 |
GLA4000 | 392 | 392 | 42 |
GLA5000 | 490 | 392 | 42 |

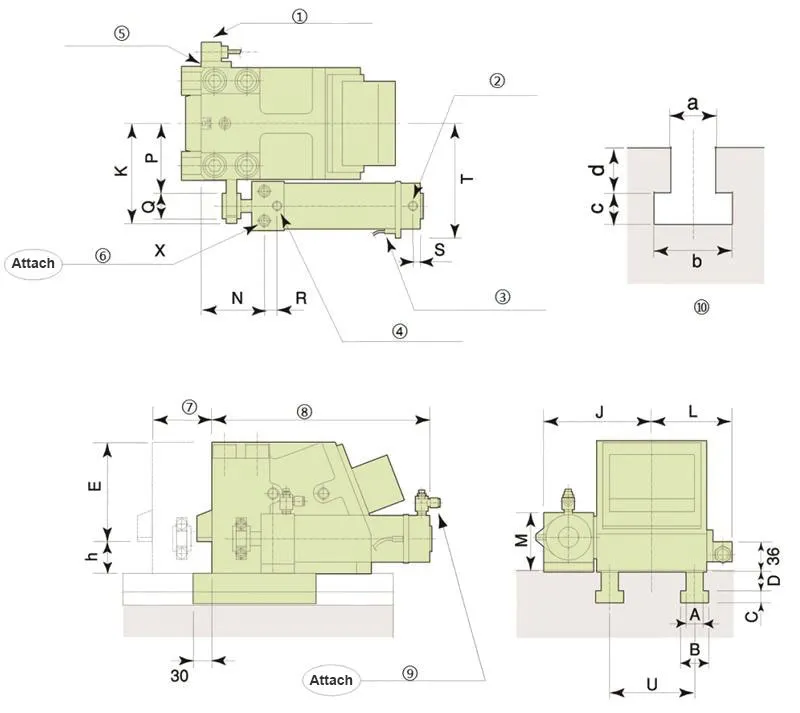

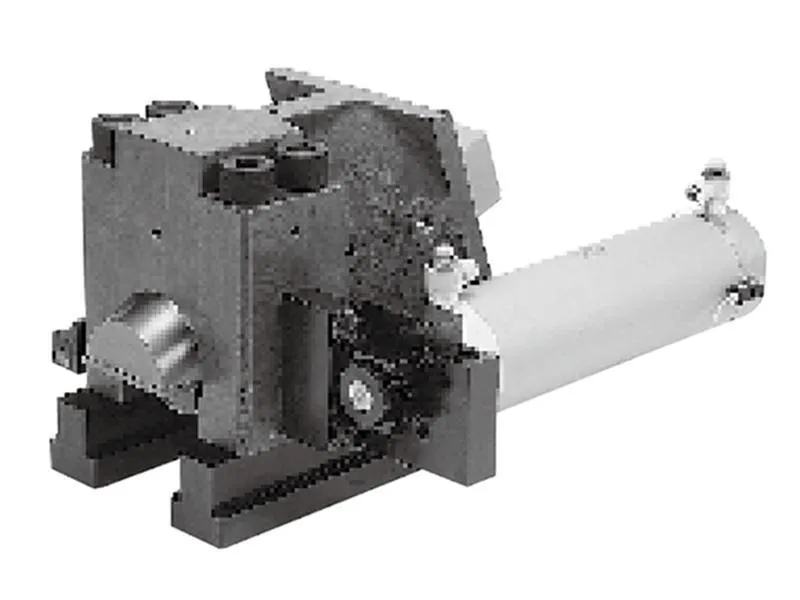

Maquinaria detallada
- Interruptor de confirmación de punto inicial
- Puerto de aire para movimiento delantero (rosca Rc)
- Interruptor de confirmación
- Puerto de aire para movimiento trasero (rosca Rc)
- Mordazas GLA
- Perno de seguridad
- Desplazamiento de corte
- Desplazamiento de corte+G
- Regulador de velocidad
- Ranura en forma de T
Dimensions
| Serie | E | G | J | K | L | M | N | P | Q | R | S | T | U | X | Rc |
| Instalación del perno | Procesamiento de cavidad enroscada |
| GLA1600 | 128 | 178 | 139 | 134 | 108 | 80.5 | 85 | 86 | 41 | 16 | 14 | 152.5 | 104 | M12X85 | M12 profundidad 24 | 1/4 |
| GLA2500 | 155 | 192 | 166.5 | 155.5 | 124 | 92.6 | 95 | 105 | 46 | 20 | 14 | 181 | 130 | M16X100 | M16 profundidad 32 |
| GLA4000 | 195 | 228.5 | 273 | 222.5 | 146.5 | 149 | 100 | 133 | 120 | 37.5 | 19 | 260 | 162 | M20X160 | M20 profundidad 40 | 1/2 |
| GLA5000 | 195 | 228.5 | 273 | 222.5 | 146,5 | 149 | 100 | 133 | 120 | 37.5 | 19 | 260 | 162 | M20X160 | M20 profundidad 40 |
Nota: A, B, C, D son decididos de acuerdo al tamaño de la ranura T.
Por favor marcar el tamaño de la ranura T (a, b, c, d) y el espesor de las mordazas (h).
El valor de tolerancia de las medidas de la ranura T debe ser menor a ±0,2mm.
