Estas mordazas de moldes GWA cuentan con una estructura de auto-cierre. Esto quiere decir que la presión de aceite vuelve a cero luego del ajuste. De este modo el desempeño de la mordaza no se ve comprometido, es justamente esta característica la que hace que sean altamente confiables.

Estas mordazas de moldes son utilizadas para placas de molde sin ranura T. Es por ello que tienen una mayor conformidad del tamaño del molde, lo que significa que el tamaño de la placa del molde no puede cambiarse.

Solicite una cotización
Parámetros técnicos

Opción de tipo

Tipo Capacidad de la mordaza de sujeción Fuerza de fijación (Normal 13.7MPa)(kN) Fuerza de retención (presión del aceite OMPa) (kN) Reserva de sujeción Volumen del cilindro de aceite(cm3) Temperatura de operación Frecuencia de operación
(kN) (mm) Ajuste Liberación
GWA0100
 9.8 9.8 3.9 1.0 6 3 0~70℃ Debajo de las 20 veces por día (de no ser el caso, contáctenos)
GWA0160
 15.7 15.7 6.3 11 4
GWA0250
 24.5 24.5 9.8 19 8
GWA0400
 39.2 39.2 15.7 35 13
GWA0630
 61.7 61.7 24.7 64 24
GWA1000
 98 98 39.2 1.5 121 48
GWA1600
 157 157 62.8 227 102
GWA2500
 245 245 98.0 411 177
GWA4000
 392 392 156.8 757 349
GWA5000
 490 490 156.8 757 349

Nota: La precisión del ajuste del espesor de la pieza de fijación del molde debería ser menor a ±0.5mm.

Maquinaria detallada

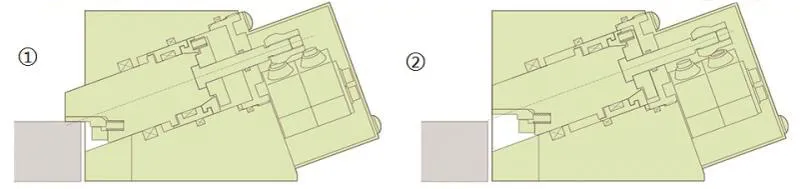

Mordaza de sujeción KOSMEK GWA
  • Sujeción
  • Liberación
Mordaza de sujeción KOSMEK GWA
  • Abastecimiento de aceite
  • Botón de confirmación de sujeción
  • Botón de confirmación de liberación
  • Tornillo
  • Interconexión de cables
  • Junta de cierre de rosca
  • Junta de desenrosque
  • Abastecimiento de aceite
  • Espesor de la pieza de sujeción del molde
  • Reserva de sujeción

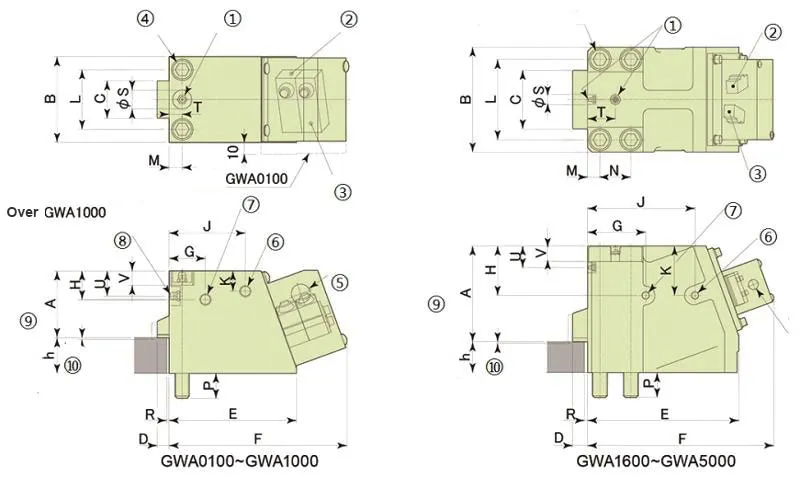

Medidas
Serie A B C D E F G H J K L M N P Q R S T U V Rc (Estándar)h±0.5
GWA0100 41 48 20 8 81 129 21.5 19.5 48.5 8 33 8 - 12 M8 1.5 16 10 - 8 1/8 20
GWA0160 48 58 25 9 93 140 28 23 56.5 9.5 39 9.5 - 17 M10 12 10
GWA0250 56 72 31.5 10 107 150 30.5 24 64 17 50 11 - 21 M12 2 11 12 30
GWA0400 69 90 40 12 123 173 38 30 70.5 14 62 14 - 27 M16 14 16 1/4
GWA0630 82 110 50 14 140 194 41 33 83 22 76 17 - 33 M20 3 15 20 35
GWA1000 98 135 63 17 152 208 44 50 102 50 95 20 - 36 M24 20 24 40
GWA1600 128 138 75 20 205 256 80 63 143.5 63 104 17 40 33 M20 5 40 35 21
GWA2500 155 170 95 24 245 302 94 80 174 80 130 20 50 40 M24 45 25 50
GWA4000 195 215 118 28 305 355 119 90 208 90 162 27 60 50 M30 65 40 35 3/8
GWA5000 195 215 118 28 305 355 119 90 208 90 162 27 60 50 M33 65 35
